BIM ex novo
Modelli coordinati per progetto, documentazione, quantità e visualizzazione, costruiti secondo obiettivi definiti.
02 / Servizi
BIM
/ HBIM.
Modelli digitali in cui geometria, informazioni e obiettivi di progetto lavorano insieme.
01 Overview
Un buon modello non si limita a rappresentare: organizza informazioni e rende possibili decisioni migliori.
Sviluppo modelli BIM ex novo o a partire da nuvole di punti, definendo livelli di dettaglio e informazione coerenti con l'uso richiesto.
Per il patrimonio storico, il metodo HBIM mette in relazione geometrie irregolari, fonti documentali e dati utili alla conoscenza e alla conservazione.
02 Modellazione
Geometria e dati,
nello stesso ambiente.
Scan to BIM
Trasformazione controllata della nuvola di punti in elementi parametrici leggibili, misurabili e interrogabili.
HBIM
Modellazione dell'esistente storico capace di accogliere irregolarità, fasi, fonti e informazioni conservative.
Famiglie parametriche
Componenti complesse e personalizzate, progettate per controllare varianti geometriche e attributi informativi.
Information modeling
Strutturazione di parametri, classificazioni e dati affinché il modello resti utile oltre la sola rappresentazione.
Un modello operativo
Per gestione, documentazione, restauro, coordinamento interdisciplinare e comunicazione del progetto.
03 Case study

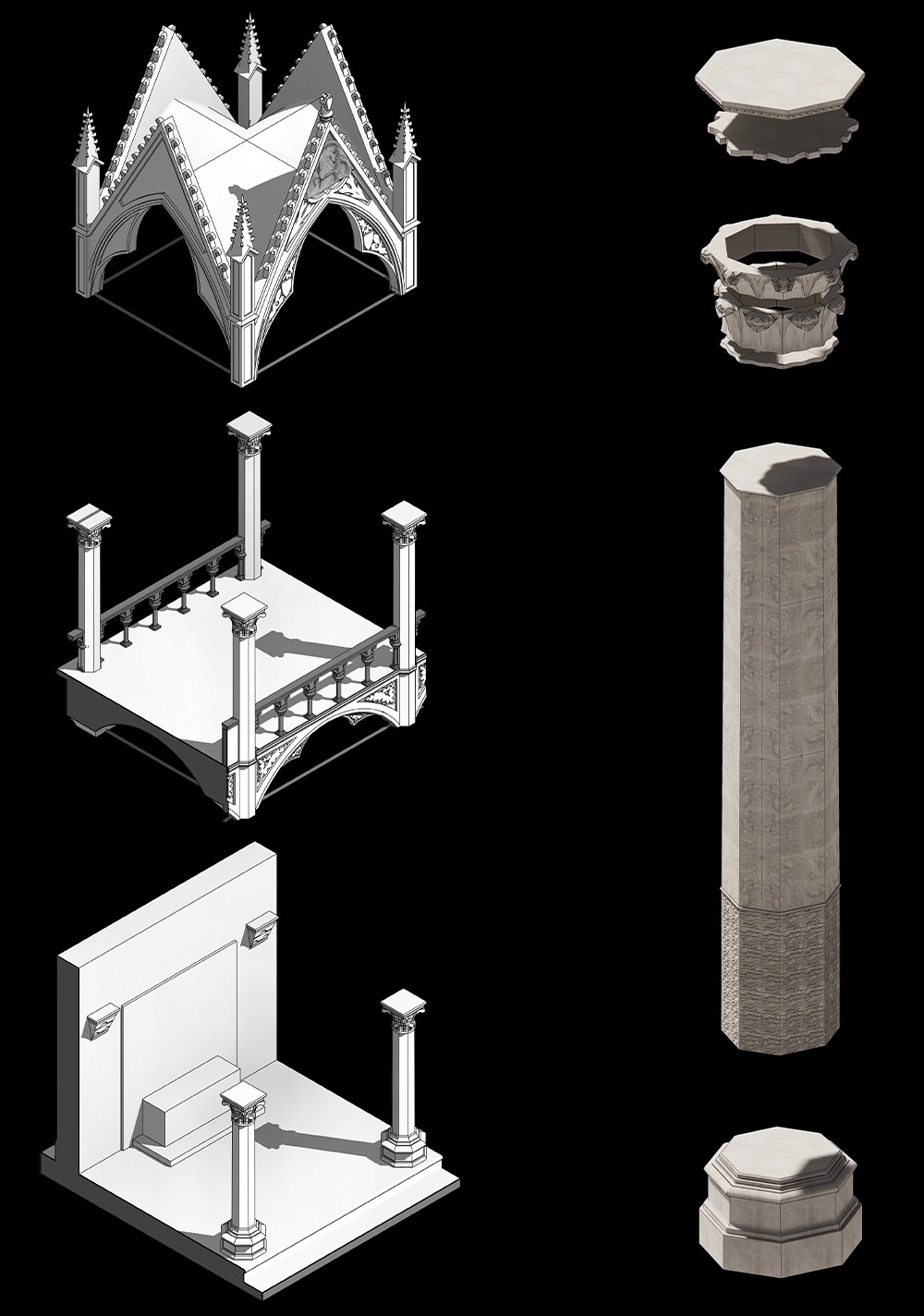

Santa Croce:
ricostruire per comprendere.
Dalla tesi di laurea sulla digitalizzazione HBIM delle ultime quattro campate della basilica, alla collaborazione con il dottorando Giovanni Pescarmona per la ricostruzione virtuale del perduto tramezzo trecentesco. Il modello diventa un dispositivo di ricerca, non una semplice copia digitale.
- 21 dicembre 2021 · Laurea in Scienze dell'Architettura, UNIFI, con la tesi HBIM su Santa Croce (rel. Prof. G. Verdiani)
- 8 ottobre 2022 · Intervento con G. Pescarmona alla giornata di studi «Santa Croce tra passato e futuro», Cenacolo di Santa Croce

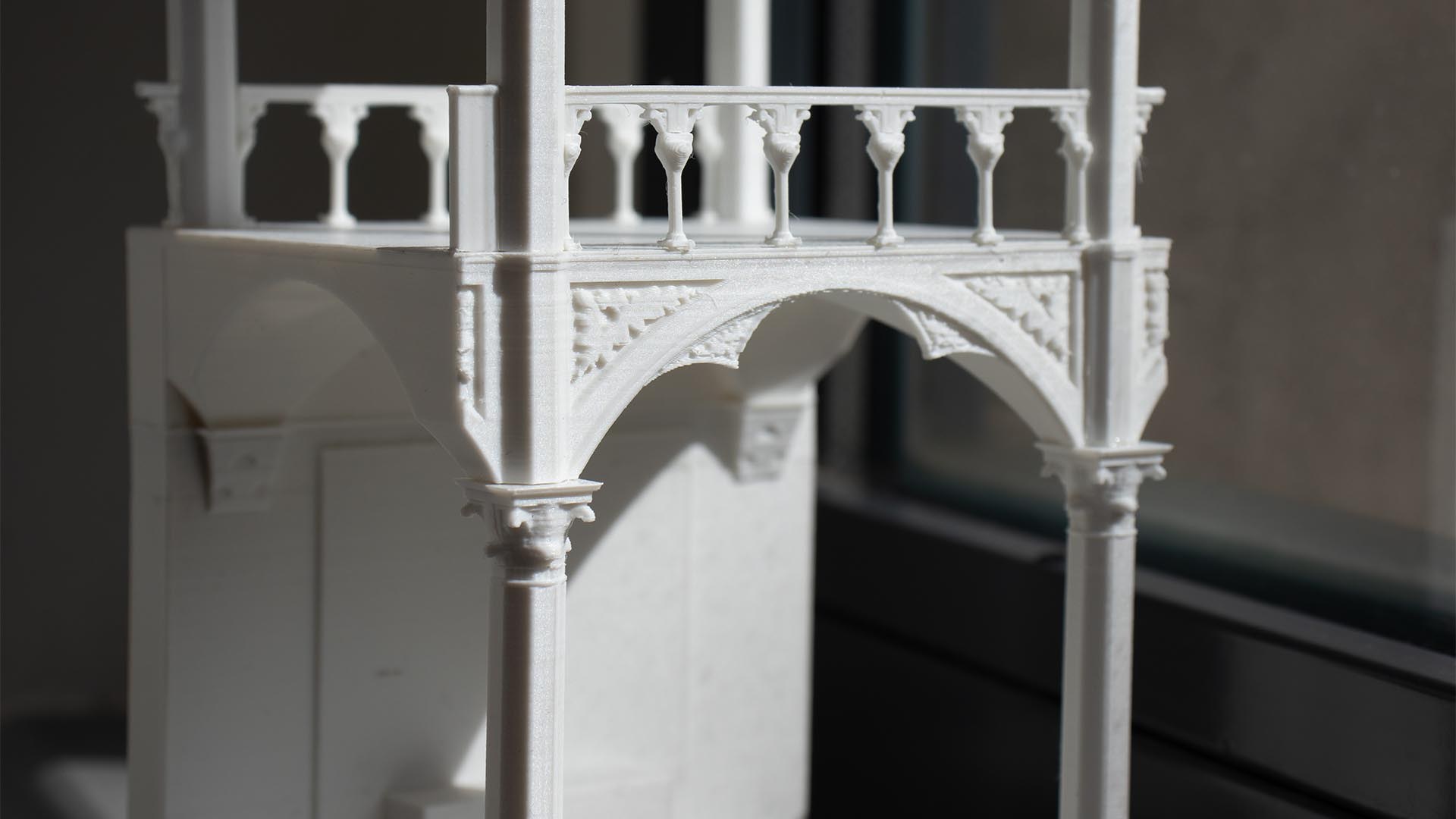

- 2023 · Modelli, tavole e stampe 3D per la tesi di dottorato di G. Pescarmona
- Marzo 2025 · Pubblicazione: G. Pescarmona, G. Costanzone, «La ricostruzione virtuale del tramezzo di Santa Croce», in Santa Croce tra passato e futuro, a cura di E. Mazzocchi, Mandragora 2025
- Aprile 2025 · Presentazione dei risultati della ricerca Opera di Santa Croce – UNIFI, ripresa dalla stampa
04 R&D

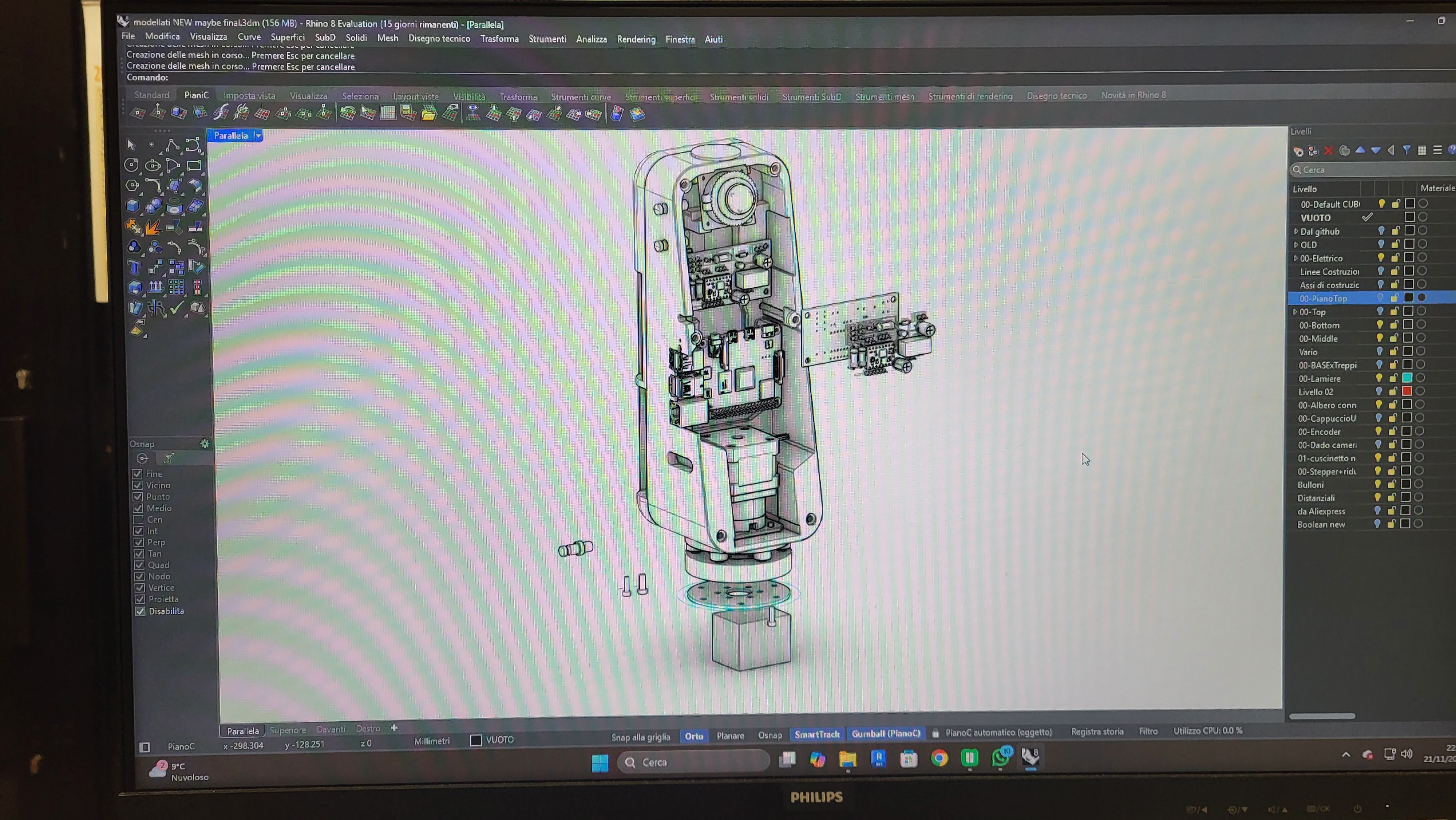

PiLiDAR: dal dispositivo
al modello informativo.
PiLiDAR nasce dal progetto open source di Philip Gutjahr (CC BY-NC-SA 4.0): ho costruito il dispositivo, riprogettato l'elettronica ed esteso il software, per collegare acquisizione 3D, gestione del dato e modellazione in un unico laboratorio tecnico verso workflow BIM/HBIM.
- Rotazione ad anello chiuso con encoder e livellamento con IMU
- Web app di controllo da tablet, con nuvola di punti calcolata nel browser
- Nuvola di punti colorata e registrata: 7 scansioni, circa 1 ora complessiva
- Ricerca applicata su workflow Scan-to-BIM e HBIM
05 Applicazioni
Applicazioni
BIM / HBIM.
Portfolio di modelli informativi, Scan to BIM, HBIM e applicazioni parametriche.
